帶頂絲外球面球軸承的安裝
帶頂絲軸承通過兩個緊定螺釘將內圈與軸固緊，在有振動和沖擊的工況下、經常反復起動的工況下、載荷較大或轉速較高的工況下，在軸上頂絲的相應位置加工有緊定槽或凹坑，能大幅增加緊定螺釘的緊固效果。
帶頂絲的帶座軸承的安裝過程如下： | 軸承座安裝螺栓的擰緊力矩（推薦） | |
螺栓規格 | 擰緊力矩（N?m） | |
1、檢測設備安裝底座的剛性、安裝面的平面度、軸 | M6 | 3~6 |
M8 | 6~10 | |
的尺寸公差等是否合格，確認軸是否有彎曲、傷 | ||
痕、毛刺等問題，確認緊定螺釘頭部是否超出軸 | M10 | 12~21 |
承內徑面。 | M12 | 21~37 |
M14 | 34~60 | |
2、將帶座軸承套入軸上，置于所需位置。如果是過 | ||
M16 | 53~93 | |
盈安裝的，需使用壓力機將帶座軸承壓入到軸上， | ||
M18 | 80~140 | |
或用空氣浴等加熱方式將帶座軸承加熱到 90℃至 | ||
M20 | 105~190 | |
100℃進行熱套安裝，要避免采用錘子等敲打軸承 | ||
M22 | 145~260 | |
內圈端面壓入軸的做法。 | ||
M27 | 270~480 | |
3、用螺栓將座與設備固定，安裝螺栓要用規定的扭 | M30 | 360~650 |
M33 | 490~890 | |
矩擰緊，參照右表推薦值。 | ||
M36 | 630~1130 | |

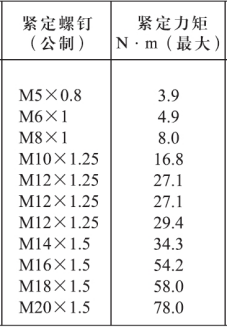

4、用規定的扭矩擰緊緊定螺釘，參照下表。
5、最后用手轉動軸，確認軸承的旋轉是否有異常。
東莞市 TR 軸承有限公司
